优势
- 精度< 0.4%
- 线性度< 0.1%
- 低温漂
- 响应时间< 1.0µs
- 宽频带
- 无插入损耗
- 抗干扰能力强
- 电流过载能力强
应用场景
- 交流变频调速驱动与伺服电机驱动
- 直流电机驱动用静止式变流器
- 蓄电池供电应用场景
- 不间断电源（UPS）
- 开关模式电源（SMPS）
- 焊接应用电源
- 单相或三相逆变器
- 牵引和制动斩波器
- 牵引变流器
- 辅助变流器
- 电池充电器
电气参数（TA=25℃，Vc= ±15VDC）
|
额定输入电流 |
IPN |
1000 |
A |
|
|
测量范围 |
IPM |
0～±2400 |
A |
|
|
线圈匝数比 |
Np / NS |
1: 4000 |
T |
|
|
输出电流 RMS |
IS |
± 250 * IP / IPN |
mA |
|
|
线圈内阻 |
RS |
@ TA= 25 °C 22 |
Ω |
|
|
@ TA= 85 °C 27 |
||||
|
测量电阻 |
RM |
with±15V |
@±1000Amax 0 (min) 20(max) |
Ω |
|
@±1200Amax 0 (min) 15(max) |
||||
|
with±24V |
@±1000Amax 0 (min) 55(max) |
|||
|
@±2000Amax 0 (min) 15(max) |
||||
|
供电电压 |
UC |
（±15～±24） ±5% |
V |
|
|
精度 |
X |
@ IP=IPN , T=25°C < ±0.4 |
% |
|
|
偏移电流 |
IO |
@ IP=0 , T=25°C < ±0.5 |
mA |
|
|
零点温漂 |
IOT |
@ IP=0 , -40 ~ +85°C < ±1 |
mA |
|
|
线性度误差 |
εL |
<±0.1 |
%FS |
|
|
跟随精度 di/dt |
|
> 100 |
A/µs |
|
|
响应时间 tra |
tD90 |
@ 90% of IPN < 1.0 |
µs |
|
|
功耗电流 |
IC |
< 32+IS |
mA |
|
|
带宽 |
BW |
@ -3dB DC-100 |
KHZ |
|
|
绝缘电压 |
Ud |
@ 50/60Hz, 1min, 13.4 |
KV |
|

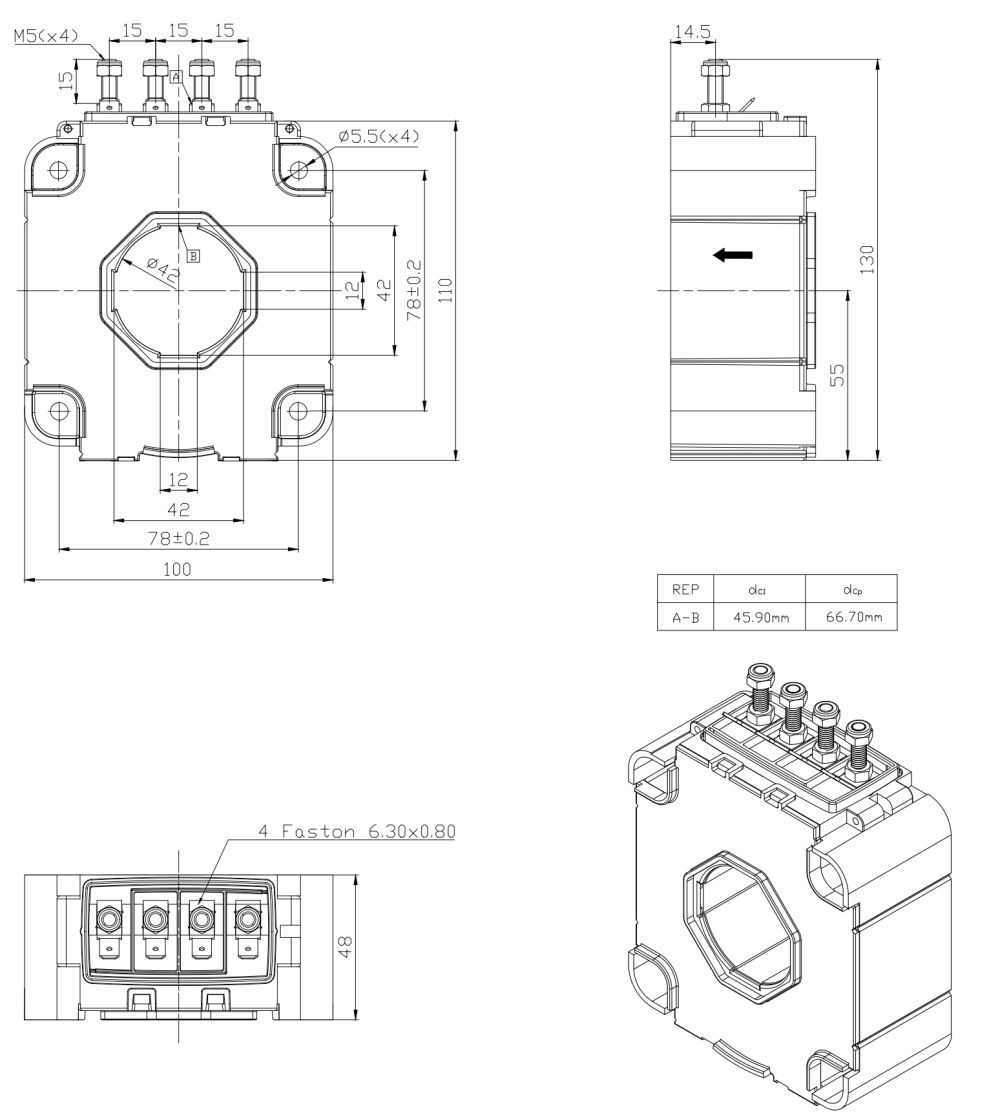

外形尺寸(单位： mm)
