优势
- 精度< 1 %
- 易安装
- 响应时间短
- 低功耗
- 抗干扰能力强
- 线性度<±1 %FS
- 可定制.
简介
- 基于电磁效应原理的交流漏电流传感器，可在电气隔离条件下测量交流电流
- 采用独特的专利技术测量微小电流（毫安级）
- 供电电压: DC 24V
应用场景
- 变频电器应用
- 交流变频调速驱动
- 不间断电源（UPS）
- 开关电源（SMPS）
- 逆变器应用
电气参数（TA=25℃，Vc= 24VDC）
额定输入电流
IPN
100
A
测量范围
IPM
0～150
A
输出电流
IS
4-20mA DC
mA
线圈匝数比
Np / NS
1 : 2000
T
供电电压
UC
DC 24V(±5％)
V
精度
X
@ IP=IPN , T=25°C < ±1.0
%
偏移电流
IO
@ IP=0 , T=25°C < ±40
㎂
零点温漂
IOT
@ IP=0 , -20 ~ +85°C < ±1
㎂/℃
工作频率
AC: 50
Hz
线性度误差
εL
<±1
%FS
功耗电流
IC
< 40+IS
mA
绝缘电压
Ud
@ 50/60Hz, 1min, 3
KV

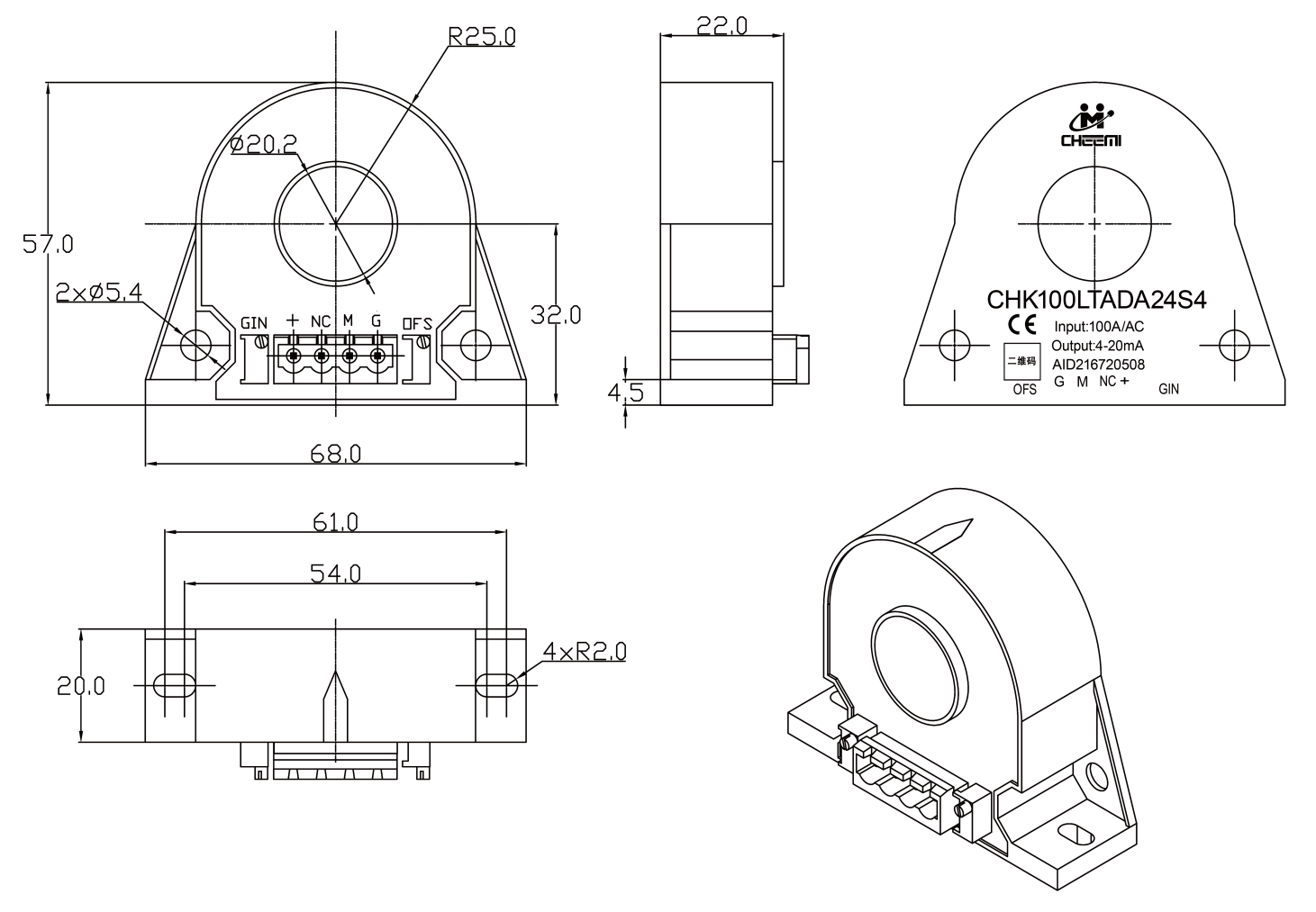

外形尺寸(单位： mm)
