优势
- 精度< 1 %
- 易安装
- 响应时间≤30 ms
- 低功耗
- 抗干扰能力强
- 线性度<±0.5 %FS
- 可定制
简介
- 直流漏电流传感器基于磁调制闭环原理开发
- 采用独特的专利技术测量微小电流（毫安级）
- 该传感器可应用于信号系统、电路的电流测量及漏电监测系统，并可测量电流差值
- 供电电压: DC ±12~15 V
应用场景
- 电梯电流检测
- 信号系统
- 焊接电源设备
- 直流面板检测
- 电流差动检测
- UPS及逆变器应用
电气参数（TA=25℃，Vc= ±15VDC）
|
额定输入电流 |
IPN |
50 |
mA |
|
测量范围 |
IPM |
0～±75 |
mA |
|
线圈匝数比 |
Np / NS |
1: 100 |
T |
|
输出电压 |
Vout |
±5 |
V |
|
供电电压 |
UC |
（±12～±15） ±5% |
V |
|
精度 |
X |
@ IP=IPN , T=25°C < 1 |
% |
|
偏移电流 |
Vo |
@ IP=0 , T=25°C < ±30 |
mV |
|
偏移电流的温度系数 |
TCVo |
@ IP=0 , -40 ~ +85°C < ±0.3 |
mV/℃ |
|
输出电压的温度系数 |
TCVout |
@ IP=IPN, -40 ~ +85°C ≤±0.5 |
mV/℃ |
|
响应时间 tra |
tD90 |
@90% of IPN ≤30 |
ms |
|
线性度误差 |
εL |
<±0.5 |
%FS |
|
功耗电流 |
IC |
20+IpX(Np/Ns) |
mA |
|
绝缘电压 |
Ud |
@ 50/60Hz, 1min, 3 |
KV |

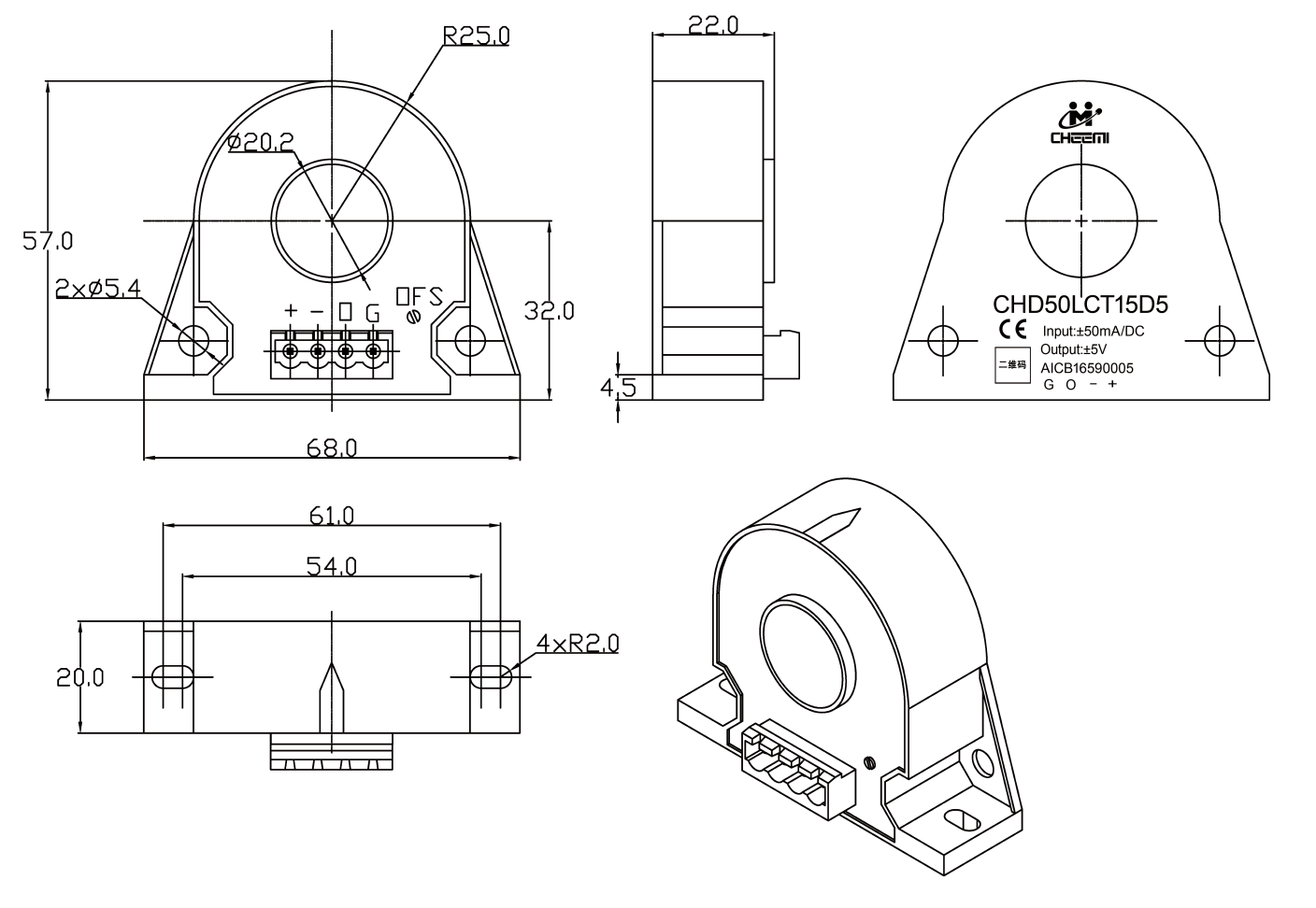

外形尺寸(单位： mm)
