优势
- 低功耗
- 设计紧凑
- 共模变化下表现良好
- 高精度 (偏移，灵敏度，线性度)
- 延迟时间快
- 低温漂
- 抗外界干扰能力强
应用环境
- 交流变速和伺服电机驱动
- 用于直流电机驱动的静态转换器
- 通讯电源
- 不间断电源 (UPS)
- 开关电源(SMPS)
- 焊接用电源
- 可再生能源（太阳能和风能）
- 单相或三相逆变器
- 驱动和制动直升机
- 驱动转换器
- 辅助转换器
- 大功率转动
电气参数（Ta=25℃，Vc= ±24VDC）
初级均方根标称电压
UPN
± 750
± 1000
± 1500
± 2000
V
一次电压测量范围
UPM
± 1125
± 1500
± 2250
± 3000
V
测量电阻
RM
0~120
0~133
0~120
0~133
Ω
二次标称有效值电流
ISN
50
mA
二次电流量程
ISM
± 75
mA
供电电压
±UC
±13.5 ~ ±26.4
V
偏移电流
IO
±80
μA
IO温度变化
IOT
@−25 ... 85 °C 150
@−40 ... -25 °C 200
μA
灵敏度
S
@50 mA for primary
750 V 66.66
@50 mA for primary
1000 V 50
@50 mA for primary
1500 V 33.33
@50 mA for primary
2000 V 25
µA/V
线性度误差
εL
±0.5
% of UPM
总误差
εtot
@25 °C ±0.5
% of UPN
延迟时间@最终输出值的10% UP N步
tD10
30
μs
延迟时间@最终输出值的90% UP N步
tD90
50
μs
初级电阻（绕组）
RP
11.3
11.3
11.3
11.3
MΩ
总一次功率损失 @ UP N
PP
50
85
200
354
mW
@−40 ... 85 °C ±1

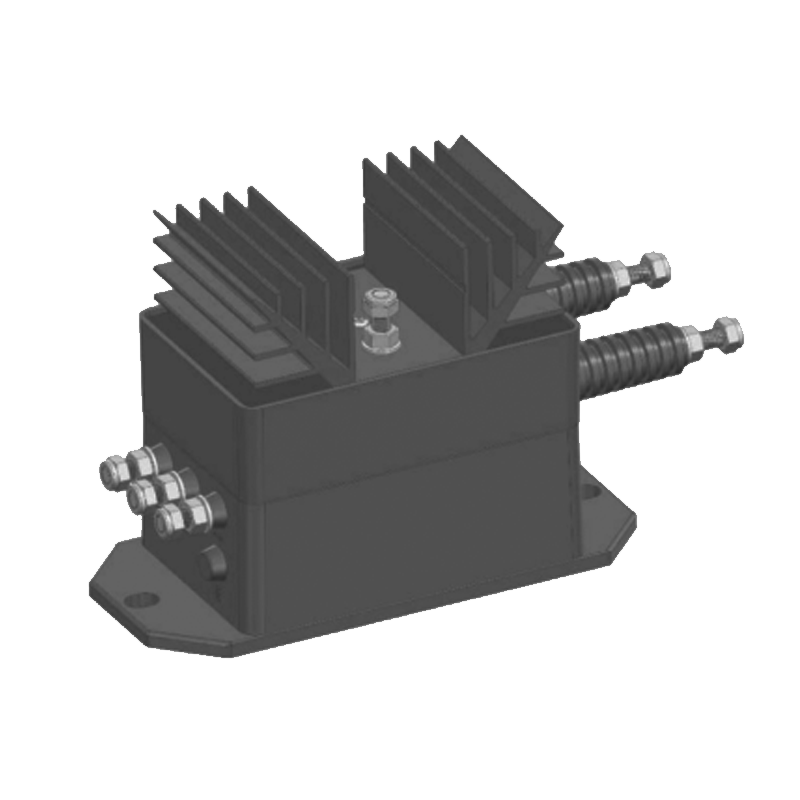

上一个: CHV3000LV15D50S3

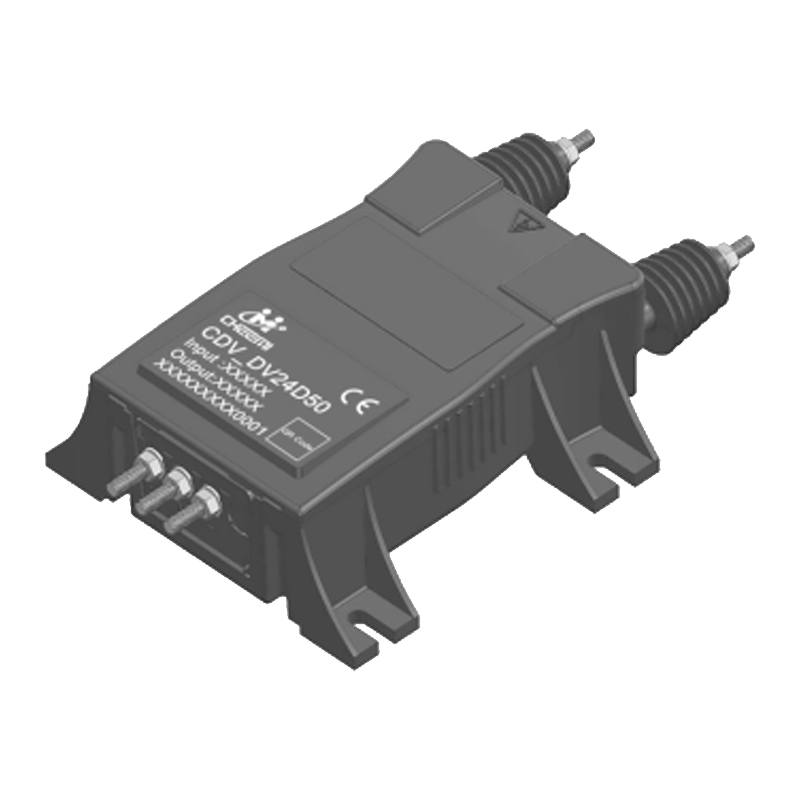

下一个: CHV_DV24D50
