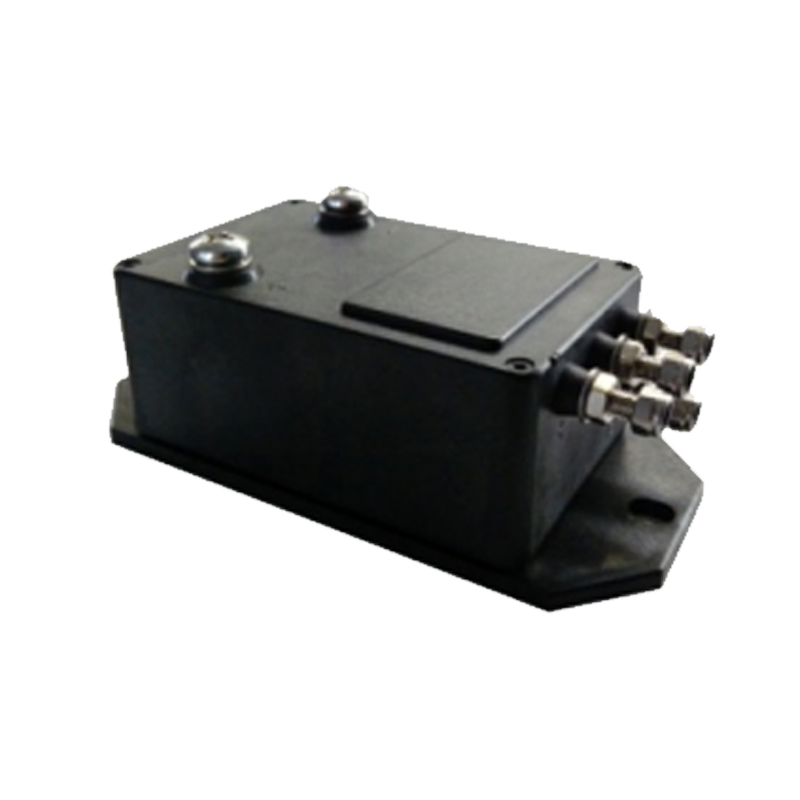

简介
- 采用霍尔效应闭环（补偿）原理
- 符合 UL 94-VO标准
优势
- 精度< 0.5%
- 线性度<0.1%FS
- 低温漂
- 响应时间20~100µs
- 无插入损耗
- 抗干扰能力强
- 电流过载能力强.
应用领域
- 工业
- 轨道交通(固定设施和车载)
电气参数（TA=25℃，Vc= ±15VDC）
|
额定输入电流 |
IPN |
10 |
mA |
|
|
测量范围 |
IPM |
0～±20 |
mA |
|
|
线圈匝数比 |
Np / NS |
10000: 2000 |
T |
|
|
输出电流 RMS |
IS |
±50 * IP / IPN |
mA |
|
|
二次绕组电阻 |
RS |
@ TA= 85 °C 63 |
Ω |
|
|
一次绕组电阻 |
RP |
@ TA= 85 °C 2000 |
Ω |
|
|
测量电阻 |
RM |
with±15V |
@±10mAmax 0 (min) 200(max) |
Ω |
|
@±20mAmax 0 (min) 70(max) |
||||
|
供电电压 |
UC |
（±15～±24） ±5% |
V |
|
|
精度 |
X |
@ IP=IPN , T=25°C < ±0.5 |
% |
|
|
偏移电流 |
IO |
@ IP=0 , T=25°C < ±0.2 |
mA |
|
|
零点温漂 |
IOT |
@ IP=0 , -40 ~ +85°C < ±1.0 |
mA |
|
|
线性度误差 |
εL |
<±0.1 |
%FS |
|
|
跟随精度 di/dt |
|
> 100 |
A/µs |
|
|
响应时间 tra |
tD90 |
@ 90% of IPN 20～100 |
µs |
|
|
功耗电流 |
IC |
< 32+IS |
mA |
|
|
绝缘电压 |
Ud |
@ 50/60Hz, 1min, 10 |
KV |
|

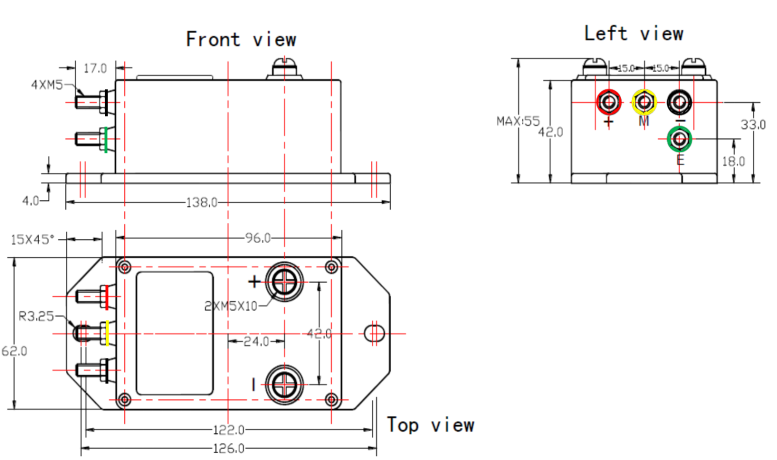

外形尺寸(单位： mm)
